系统概述

在线振动监测系统是面向旋转机械与关键设备的实时健康监测解决方案。系统通过高精度传感器持续采集振动信号，经边缘网关上传至云端平台，实现从数据采集、特征提取到故障预警的全链路自动化，帮助企业大幅降低非计划停机风险。

部署流程

步骤一：现场勘测与传感器布点

工程师抵达现场后，首先对目标设备进行工况摸底——确认轴承型号、转速范围、运行温度及环境振动背景值。根据 ISO 10816 标准，在电机驱动端与非驱动端、齿轮箱输入/输出轴等关键测点标记安装位置，确保每个振动自由度都有对应采集通道。

提示：测点表面需打磨平整、去除油污与锈蚀，保证传感器磁座或螺栓安装的耦合刚度，否则高频信号会严重衰减。

步骤二：传感器安装与线缆敷设

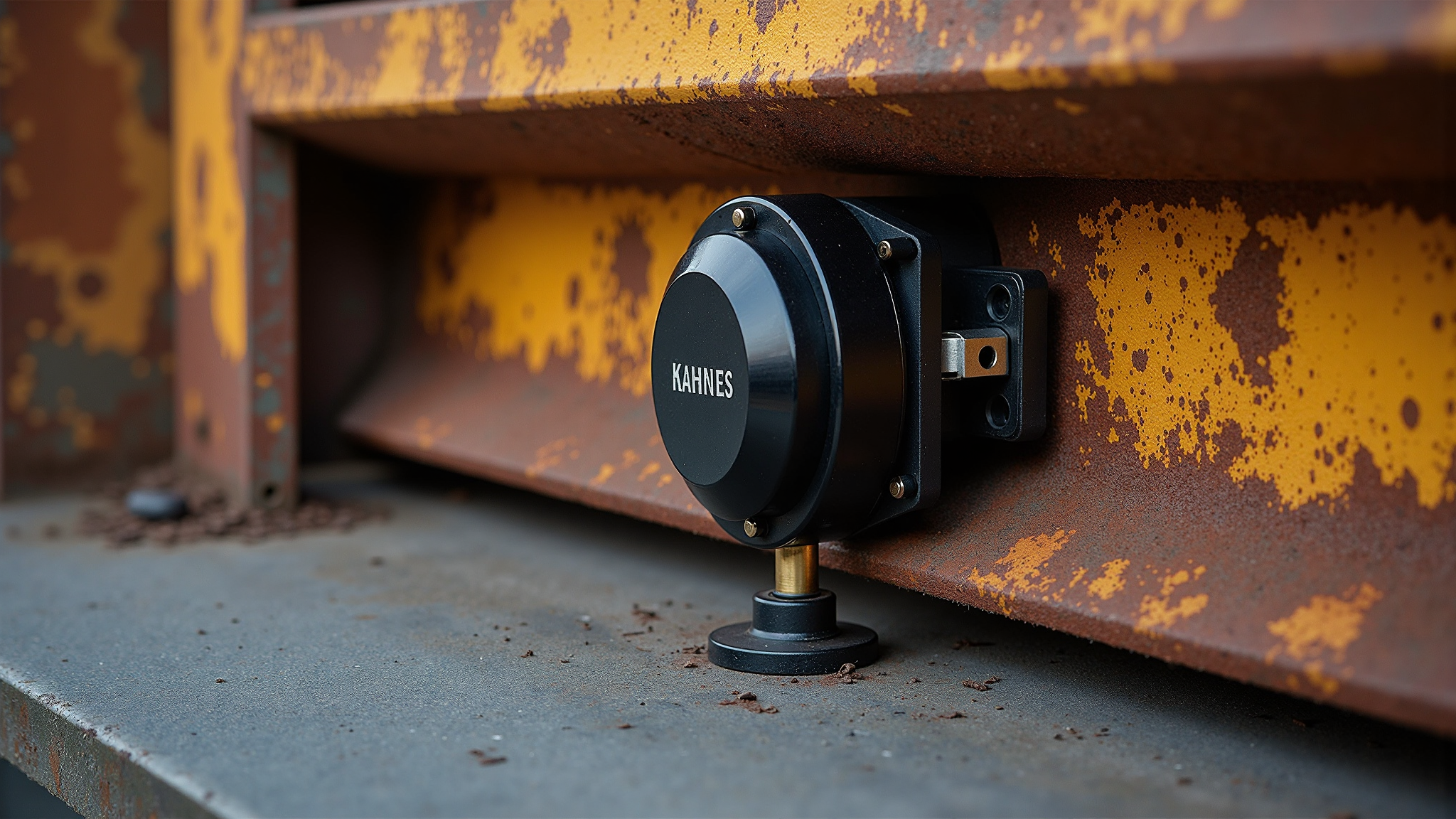

选用 IEPE 加速度传感器或无线振动温度一体化节点，按标记位置逐一固定。有线传感器采用屏蔽电缆沿设备桥架敷设至就近的边缘采集网关；无线节点则直接完成配对绑定，省去布线工序。

提示：无线节点电池寿命通常为 3～5 年，建议将采样间隔设为 10～30 分钟以平衡数据密度与续航。

步骤三：边缘网关配置与数据上云

网关通电后进入本地管理界面，配置采样频率（默认 25.6 kHz）、FFT 谱线数（默认 3200 线）及上传协议（MQTT/HTTP）。完成与云端平台的 TLS 加密通道对接后，网关自动开始推送时域波形与频谱数据。

• 采样频率：4.8 kHz ～ 51.2 kHz 可选
• 通信协议：MQTT、Modbus TCP、HTTP REST
• 断网缓存：本地 ≥ 30 天数据，网络恢复后自动续传

步骤四：平台参数设定与基线学习

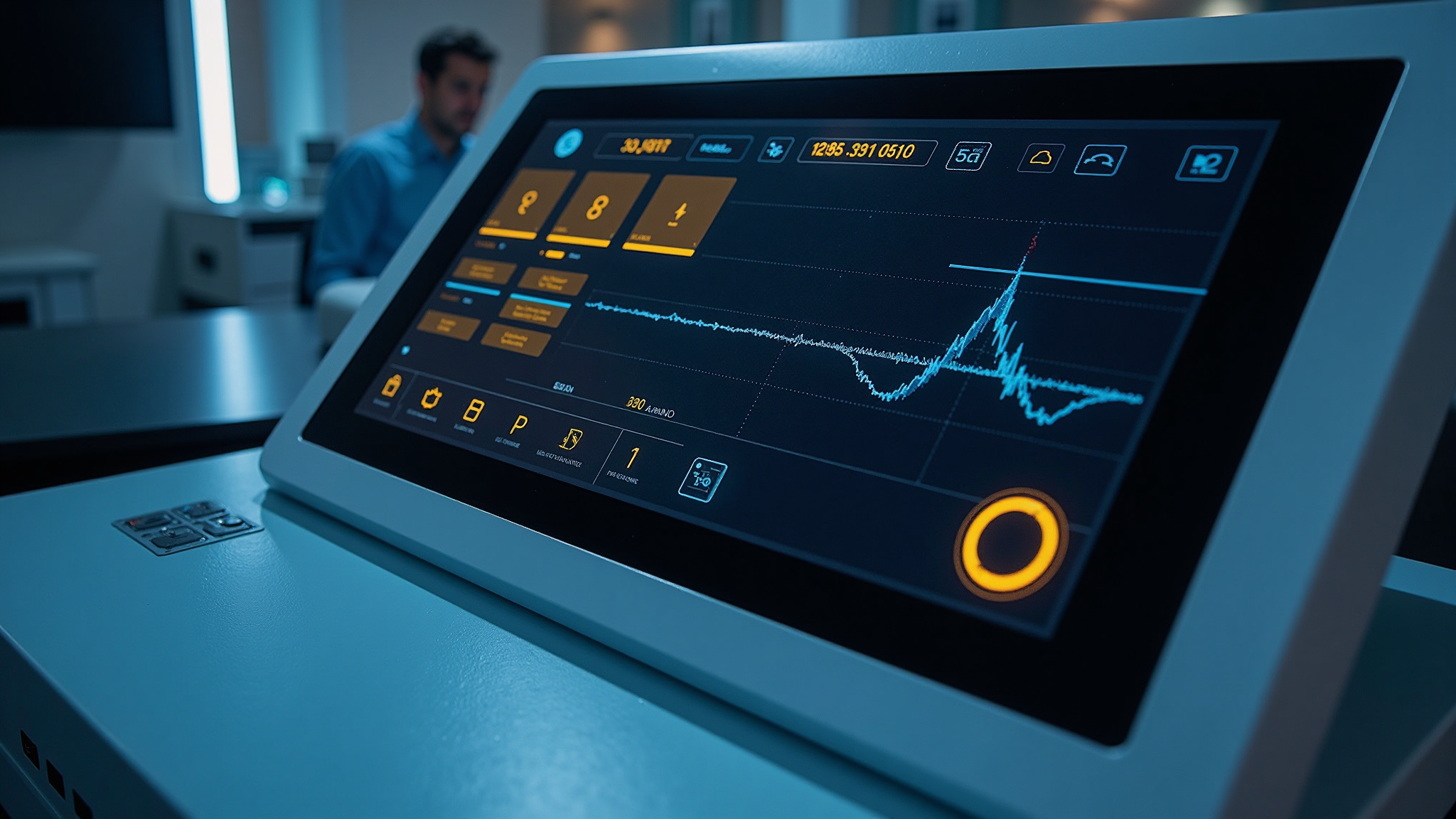

登录云端监测平台，为每台设备建立数字档案——填入设备铭牌参数、设定振动报警阈值（可按 ISO 10816 分区或自定义）。系统进入 72 小时基线学习期，自动统计正常运行时的振动有效值、峰值因子与频谱能量分布，建立该设备的"健康指纹"。

提示：基线学习期间应避免安排设备大修或工况调整，否则基线会偏离真实正常状态。

步骤五：预警规则启用与运维对接

基线建立完成后，开启智能预警引擎。系统将持续对比实时数据与基线，当振动趋势突破预警线或出现轴承故障特征频率时，自动通过短信、企业微信、邮件推送告警，并生成包含故障类型判断与处置建议的诊断报告。

预警等级	触发条件	响应方式
注意	振动值超过基线 1.5 倍	平台弹窗 + 日志记录
预警	振动值超过报警阈值	短信/企微推送至责任人
报警	出现轴承/齿轮故障特征频率	电话告警 + 自动生成诊断报告

系统价值

完成上述五步部署后，企业即可实现关键设备 7×24 小时不间断的振动健康监护。典型客户在上线 6 个月内将非计划停机事件减少 60% 以上，维修成本降低 30%，真正从"坏了再修"转型为"预测性维护"。
